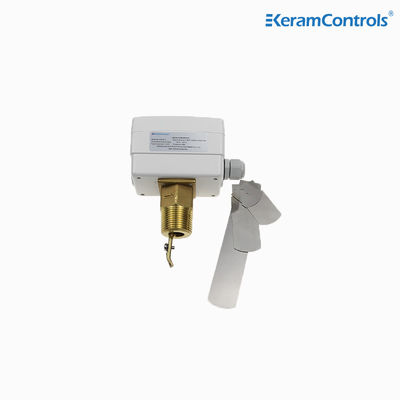

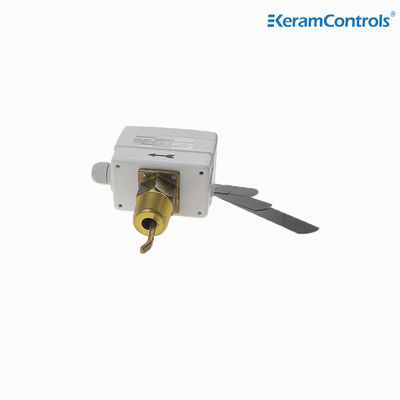

IP65 SPDT 물 펌프액 유량스위치 온 - 오프식이 싱글 스테이지
| 작업 유형: | 온/오프, 단일 단계, 마이크로 스위치 | 산출: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| 유량: | 유량표 참조 | 주택 보호: | IP65 |
| 강조하다 |
IP65 액체 흐름 스위치,CE 액체 흐름 스위치,SPDT 물 펌프 유량스위치 |
||
워터 펌프 액체 흐름 스위치용 흐름 스위치
설명
KWFS 물 흐름 스위치는 물 흐름을 자동으로 제어하고 보호하는 장치입니다. 물의 흐름이 변하면 목표물의 물 흐름에 의해 생성된 힘으로 인해 레버가 회전하고 제어 회로가 닫히거나 열리므로 자동 제어 목적이 달성됩니다. 물 흐름 스위치는 물 냉각기 및 공조 공학의 물 시스템에 널리 사용됩니다. 이는 에어컨 시스템의 안전하고 효율적인 작동을 보장할 수 있습니다.
애플리케이션
난방, 냉방, 공조 장비의 보일러, 펌프 등의 액체 흐름을 제어하고 모니터링합니다.
특징
● 물과 일반 매체의 흐름 제어
● 개조된 SPDT 마이크로 스위치로 안정적인 스위치 기능 보장
●15(8A)250VAC 스위치 정격
● IP65, 클래스 I 외함
● 설정값 조정 가능
● 스테인레스 스틸 패들
● 황동 소재
● 최대. 액체온도 120℃
● 최대 사용압력 20Ba
명세서
| 작업 유형 | 온/오프, 단일 단계, 마이크로 스위치 |
| 산출 | SPDT 15(8A) 24/250VAC |
| 유량 | 유량표 참조 |
| 유량 설정 조정 | 내부 나사 |
| 감지 요소 | 외륜 |
| 액체 응용 | 뜨거운 물, 차가운 물, 우물, 수영장 및 해수, 염수 또는 에틸렌 글리콜 |
| 유체와 접촉하는 부품 재료 | 놋쇠 |
| 패들 소재 | 스테인레스 스틸 |
| 액체 온도 | -20℃~120℃ |
| 허용 주변 온도 | -40℃~85℃ |
| 허용 주변 습도 | 10~90% RH, 비응축 |
| 케이블 인입구 | M18 피팅 |
| 주택 | 내화성 ABS 또는 PC |
| 보호 | IP65 |
| 색상 | 하얀색 |
| 무게 | 1.0Kg |
모델 유형
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
액체 유량표
| 라인 파이프 크기(인치) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 최소유량 |
유량 증가 |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
흐름 감소 |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| 최대 흐름 |
유량 증가 |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
흐름 감소 |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
메모:
①접미사 "Z"가 있는 유량의 경우 6인치 패들을 설치해야 합니다.
②위 표의 유량단위는 GPM(m/h)입니다.
전기 배선
설치
흐름 스위치는 흐름 방향에 화살표가 표시되어 엘보우나 스로틀링에서 멀리 떨어진 모든 위치에 설치할 수 있습니다. 파이프가 수직인 경우 범위를 재보정하여 패들 무게의 균형을 맞춥니다. 장치가 하향 설치되는 경우 슬래그에 주의하고 필터, 밸브 등과 멀리 떨어진 직관에 적용하십시오. 길이는 장치 상류 및 하류의 파이프 직경의 5배 이상입니다.
메모:
유량 스위치는 최소 감도로 공장에서 보정됩니다. 설정 밸브를 높이려면 조정 나사를 시계 방향으로 돌리십시오. 컷아웃 밸브는 ≥플랜트 보호를 보장하는 데 필요한 최소 유량이어야 합니다.
치수(mm)
패들
| 패들 설치 | |
| 파이프 | 아니요. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
