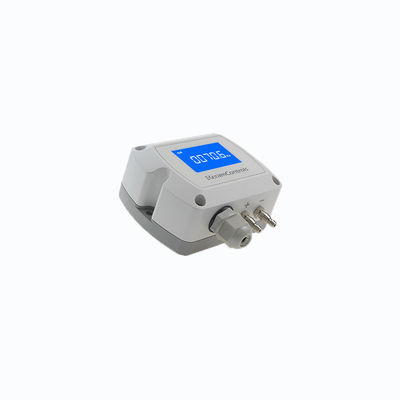

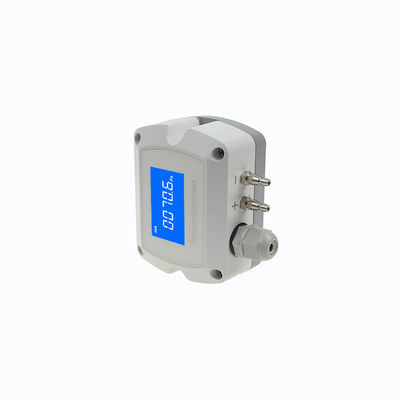

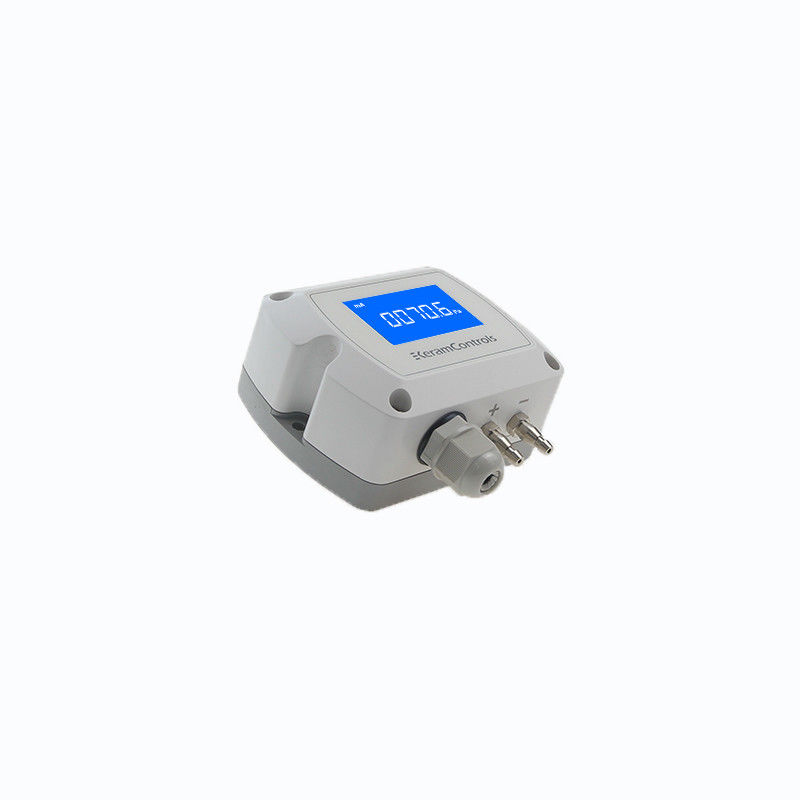

HVAC시스템을 위한 IP65 디지털 차압 센서
원산지:
중국
브랜드 이름:
KeramControls
인증:
CE
모델 번호:
KDP210
최소 주문 수량:
10
가격:
$69-$51/pic
| 메디아: | 공기 및 중립 가스 | 자동 영점: | 수동 교정 |
|---|---|---|---|
| 보호 등급: | IP65/NEMA 4 | 정확성: | <±1% FS@-5 ~ +65℃ |
| 작동 온도: | -20 ··· +70' Ｃ | 주택 보호: | IP65 |
| 강조하다 |
IP65 디지털 차압 센서,HVAC DPT 차압 센서,IP65 디지털 차압 변환기 |
||
제품 설명
디지털 차차 압력 센서
설명
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element 그들은 격리 대막과 요소에 있는 채용 액체를 통해 측정 대막의 양쪽으로 전달됩니다.측정 대막과 양쪽의 단열판에 있는 전극은 콘덴시터를 형성.
양쪽의 압력이 일관성이 없을 때 대막의 이동을 측정하고 그 이동은 압력 차이에 비례합니다.그래서 양쪽의 용량은 같지 않습니다그것은 오시슬레이션과 디모듀레이션을 통해 압력에 비례한 신호로 변환됩니다.압력 송신기와 절대 압력 송신기의 작동 원리는 마이크로 미차 압력 센서와 동일합니다차이점은 저압 챔버 압력이 대기 압력 또는 진공 압력이라는 것입니다.A / D 변환기는 입력 압력 값을 판단하기 위해 마이크로 컨트롤러에 의해 사용되는 아날로그 신호로 demodulator의 전류를 변환. 마이크로 프로세서는 송신기의 작동을 제어합니다. 또한 센서를 선형화합니다. 탐지 범위를 재설정합니다. 엔지니어링 단위 변환, 완화, 개척, 센서 트림을 계산합니다.진단 및 디지털 통신.
특징
- -25/+25Pa에서 -10000/+10000Pa까지 (모델에 따라)
- 자동 제로 수동 캘리브레이션
- 전압, 전류, 디지털 신호 출력
- 표준 정확성 <±1% FS
- IP65 가구 보호
적용
- HVAC 시스템
- 의약품 청정실
- 전자 청정실
- 의료청소실
- 상업용 건물
- 대중교통 허브
기술 데이터
| 모델 | KDP210 |
| 측정 단위 | 아빠2O,inWG,mmHG,KPa,mbar |
| 정확성 | <±1% FS@-5 ~ +65°C |
| 반응 시간 | 0.5s |
| 반복 안정성 | ±0.01 % FS/년 |
| 결의 | 0.1 Pa; 0.1 mmH2O; 0.01mbar; 0.01mmHG |
| 미디어 | 공기 및 중성 가스 |
| 작동 온도 | -20...+70°C |
| 저장 온도 | -40...+60°C |
| 전력 소비 | <1.5W |
| 압력 이상으로 용납 | x15 |
| 전원 공급 | 16~30VAC/DC (3선) / 18~30VDC (2선) |
| 출력 신호 | 4~20mA ((2선) |
| 4~20mA ((3waya) | |
| 0~5V/0~10VDC ((3선) | |
| RS-485 | |
| 맞춤형 | |
| 오토 제로 | 수동 캘리브레이션 |
| 주택 재료 | PC&ABS,UL94V-0 |
| 보호급 | IP65/NEMA4 |
| 표시 | 백라이트 LCD 디스플레이 ((4-20mA 백라이트 없는 2 개의 유선) |
| 배관샘 | M16*15 |
차원 (mm)
측정 범위 조정
출력 설정 ((3 와이어 모델)
수동 제로 포인트 수정
주문 안내e
KDP210-Range-display-output
| 모델 | 범위 | 표시 | 출력 | |||
| KDP210 | -100~+100Pa | (1) | LCD 백라이트 | (D) | 4~20mA ((2개의 유선) | (E) |
| -1000~+1000Pa | (2) | 4~20mA ((3개의 유선) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3선) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| 맞춤형 | ||||||
