| 모델: | QAD | 연락 준비: | spdt |
|---|---|---|---|
| 메디아: | 공기, 불연성 및 비공격성 가스 | 최대 작동 압력: | 10KPA |
| 장착 위치: | 모든 수직면의 다이어프램 | 보호 정도: | IP54(커버 포함) |
| 작동 온도: | -40℃~85℃ | ||
| 강조하다 |
드와이어 차별적 기압 스위치,SPDT 차별적 기압 스위치,대치할 수 있는 Hvac 압력 스위치 |
||
제품 설명

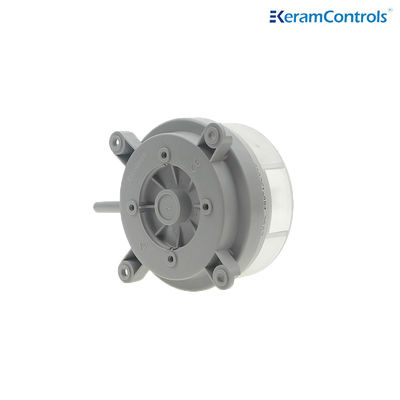

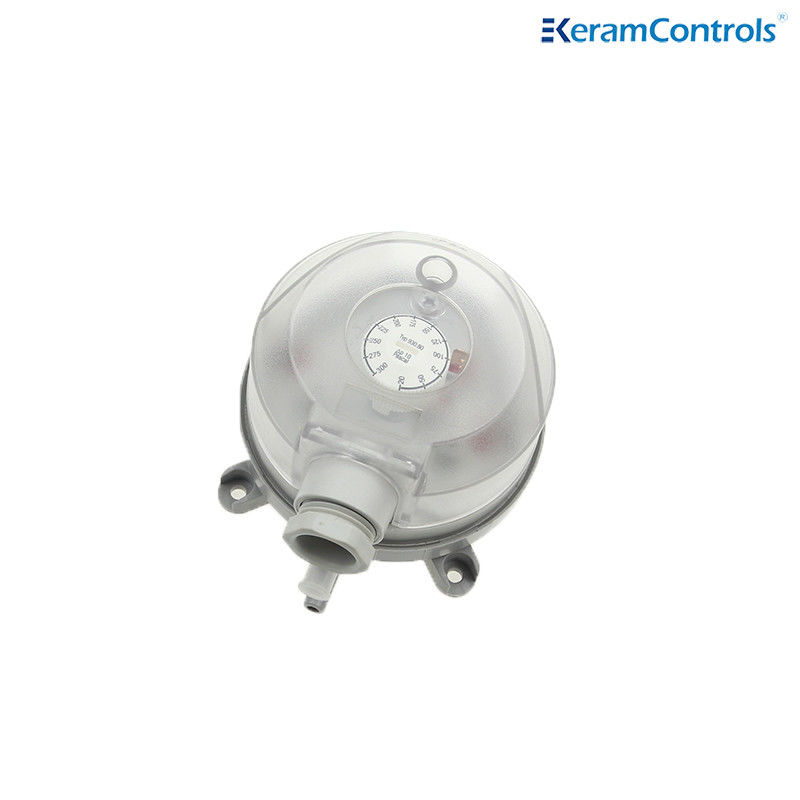

교체 가능한 Dwyer 차차 공기 압력 스위치
설명
QAD 차차 압력 스위치는 팬 상태 및 더러운 필터 애플리케이션에 사용됩니다. 압력 값이 표시된 손잡이가 설정 포인트를 현장에서 시각적으로 조정 할 수 있습니다.플라스틱 도크트 프로브 튜브, 유연한 실리콘 튜브 및 장착 나사 모든 모델에 포함되어 있습니다.
기술 사양
| 모델 | QAD |
| 미디어 | 공기,불화성 및 공격성 없는 가스 |
| 최대 작동 압력 | 10kPa |
| 장착 위치 | 모든 수직 평면에서의 대막 |
| 보호 정도 | IP54 (뚜?? 이 있는) |
| 작동 온도 | -40°C~85°C |
| 연락계획 | SPDT |
| 전기 등급 | 저항: 초기: < 50 밀리오엄 |
| 전류 1.5A 저항 (공동) 0.4A 250V | |
| 전기 연결 | 6.3x0.8 블레이드 46244 또는 나사 단말기 |
| 소재 | 하우징:ABS |
| 튜브 연결 장치: ABS | |
| 막: 실리콘 | |
| 케이블 모서리:PVC | |
| 무게 | 0.15kg (유연 파이프로 0.35kg) |
| 연결 | φ6.0mm 튜브 연결 |
| 승인 | UL,CE,RoHS |
크기 (mm)
설치 연결
QAD 시리즈 공기 압력 조절기는 수직 위치에 대해 공장에서 정렬됩니다. 수평으로 설치되면 다음과 같이 전환점에 영향을 줄 것입니다.
• 커버가 위로 향하면 전환점은 스케일보다 15Pa 높습니다.
• 덮개가 아래로 향하면 전환점은 스케일보다 15Pa 낮습니다.
참고:50pa 이하의 발동 압력으로 뒤집어 설치하지 마십시오!
전기 배선
제품군
| 모델 | 압력 범위 | 분차 | 용인성 |
| QAD-1 | 20~200Pa | 10Pa | ±15% |
| QAD-2 | 30~300Pa | 10Pa | ±15% |
| QAD-3 | 40~400Pa | 20Pa | ±15% |
| QAD-4 | 50~500Pa | 20Pa | ±15% |
| QAD-5 | 200~1000Pa | 100Pa | ±15% |
| QAD-6 | 500~2500Pa | 150Pa | ±15% |
| QAD-7 | 1000~5000Pa | 250Pa | ±15% |
- 이 표에 명시된 성능은 설계 개선으로 인해 사전 통지 없이 변경될 수 있습니다.
