| 작업 유형: | 온/오프, 단일 단계, 마이크로 스위치 | 산출: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| 감지 요소: | 외륜 | 유량 설정 조정: | 내부 나사 |
| 패들 소재: | 스테인레스 스틸 | ||
| 강조하다 |
IP65 구리 물 흐름 스위치,Hvac Brass 물 흐름 스위치,SPDT 액체 흐름 센서 |
||

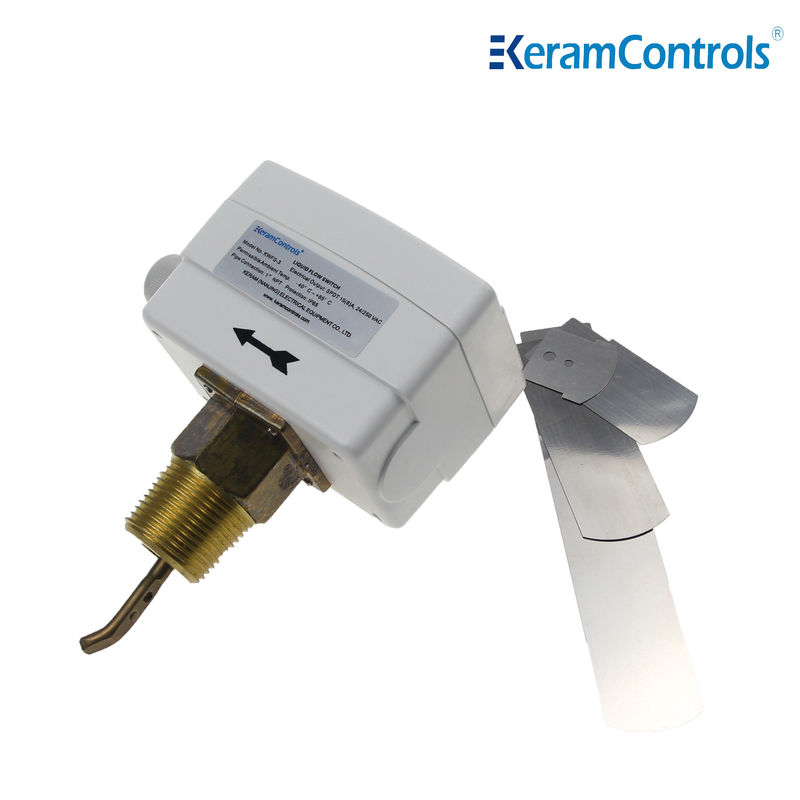

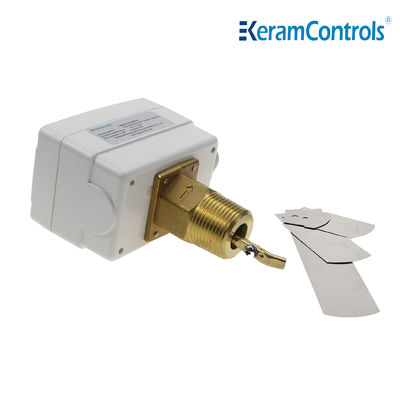

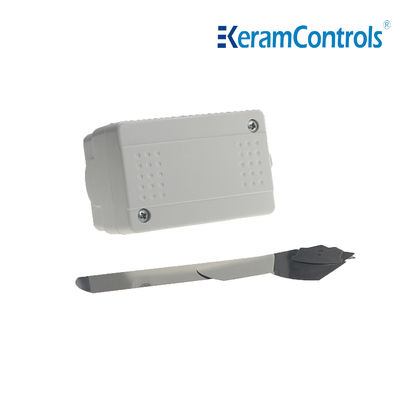

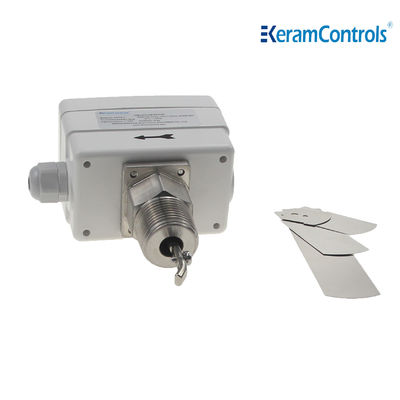

IP65 hvac용 Brass 물 흐름 스위치
설명
KWFS 액체 흐름 스위치는 파이프라인 액체 흐름 크기를 정확하게 제어하기 위해 스위치 신호를 피드백하는 마이크로 스위치입니다. 보호 수준은 IP65입니다.can effectively protect the invasion of external dust 외부 먼지의 침입을 효과적으로 보호할 수 있습니다, can effectively protect the internal components, so that its service life will be relatively long., 효과적으로 내부 구성 요소를 보호 할 수 있습니다.
적용
보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.
특징
● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
●황제 재료
● 최대 액체 온도 120°C
● 최대 작업 압력 20Ba
사양
| 작업의 종류 | 켜고 끄는, 단일 단계, 마이크로 스위치 |
| 출력 | SPDT 15 ((8A) 24/250VAC |
| 유동률 | 흐름 속도 표 참조 |
| 흐름 속도 설정 조정 | 내부 나사 |
| 센서 요소 | 파들 |
| 액체 용도 | 뜨거운, 냉각된, 우물, 수영장 및 바닷물, 소금 또는 에틸렌 글리콜 |
| 액체와 접촉하는 부품 재료 | 금속 |
| 페들 재료 | 스테인리스 스틸 |
| 액체 온도 | -20°C~120°C |
| 허용되는 주변 온도 | -40°C~85°C |
| 허용되는 환경 습도 | 10~90% RH, 응축하지 않음 |
| 케이블 입구 | M18 장착장 |
| 주택 | 방화 방지 ABS 또는 PC |
| 보호 | IP65 |
| 색상 | 흰색 |
| 무게 | 10.0kg |
모델 종류
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -111⁄2 NPT |
액체 유동률 표
| 선 파이프 크기 (in) | 1 | 1-1⁄4 | 1-1⁄2 | 2 | 2 1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 분자 흐름 | 흐름 증가 ①&2연결 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64...7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 16.8 |
374.7 (85.1) |
204.7 (46.5) |
| 흐름 감소 ①&3연결 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 11.4 |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 최대 흐름 | 흐름 증가 ①&2연결 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 11.4 |
127.6 (29.0) |
81.0 18.4 |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 흐름 감소 ①&3연결 |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 10.7 |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.
전기 배선
설치
흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 단위 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.
참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해, 조절 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..
크기 (mm)
썰매
| 페들 설치 | |
| 파이프 | 아니죠 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4인치 | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5인치 | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6인치 | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8인치 | 1,2,3 |
| 8"Z | 1,2,3,4 |
