제품 상세 정보:
|
| 업태: | 떨어져서 /, 싱글-스테이지, 마이크로스위치에 | 출력: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| 흐름 속도: | 흐름 속도 테이블을 보세요 | 주택 보호: | IP65 |
| 강조하다: | SPDT Hvac 물 유량스위치,IP65 Hvac 물 유량스위치,극소 Hvac 액체 흐름 스위치 |
||

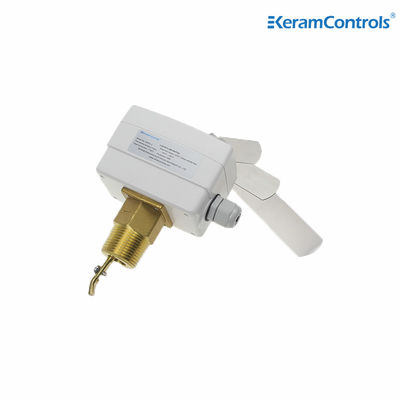

KWFS 목표 흐름 스위치는 고온 부식으로부터 효과적으로 보호 할 수있는 ABS 및 PC 복합 재료로 만들어진 껍질의 일종입니다. 한편, 잎은 스테인리스 스틸로 만들어집니다.고객들의 요구를 잘 충족시킬 수 있습니다..
그것은 주로 물, 에틸렌 글리콜 등 파이프 라인을 통해 흐르는 액체의 흐름을 측정하고 제어하는 데 사용됩니다.대상형 흐름 스위치 시리즈의 전형적인 적용은 횡단 차단 작용 또는 단절 보호가 필요한 장소에서 사용하는 것입니다.. 흐름 스위치 시리즈는 큰 부하 단일 극 이중 투어 (SPDT) 오픈 타겟 스위치를 사용하며 빠른 동작 특성을 갖추고 있으며 흐름 스위치의 즉각성을 보장합니다.
보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.
특징
● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
● 청동물
● 최대 액체 온도 120°C
● 최대 작업 압력 13.5Ba
| 작업의 종류 | 켜고 끄는, 단일 단계, 마이크로 스위치 |
| 출력 | SPDT 15 ((8A) 24/250VAC |
| 유동률 | 흐름 속도 표 참조 |
| 흐름 속도 설정 조정 | 내부 나사 |
| 센서 요소 | 파들 |
| 액체 용도 | 뜨거운, 냉각된, 우물, 수영장 및 바닷물, 소금 또는 에틸렌 글리콜 |
| 액체와 접촉하는 부품 재료 | 금속 |
| 페들 재료 | 스테인리스 스틸 |
| 액체 온도 | -20°C~120°C |
| 허용되는 주변 온도 | -40°C~85°C |
| 허용되는 환경 습도 | 10~90% RH, 응축하지 않음 |
| 케이블 입구 | M18 장착장 |
| 주택 | 방화 방지 ABS 또는 PC |
| 보호 | IP65 |
| 색상 | 흰색 |
| 무게 | 10.0kg |
모델 종류
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -111⁄2 NPT |
| 선 파이프 크기 (in) | 1 | 1-1⁄4 | 1-1⁄2 | 2 | 2 1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 분자 흐름 |
흐름 증가 |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
흐름 감소 |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| 최대 흐름 |
흐름 증가 |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
흐름 감소 |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.
흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 유닛 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.
참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해 조정 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..
| 페들 설치 | |
| 파이프 | 아니죠 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4인치 | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5인치 | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6인치 | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8인치 | 1,2,3 |
| 8"Z | 1,2,3,4 |
