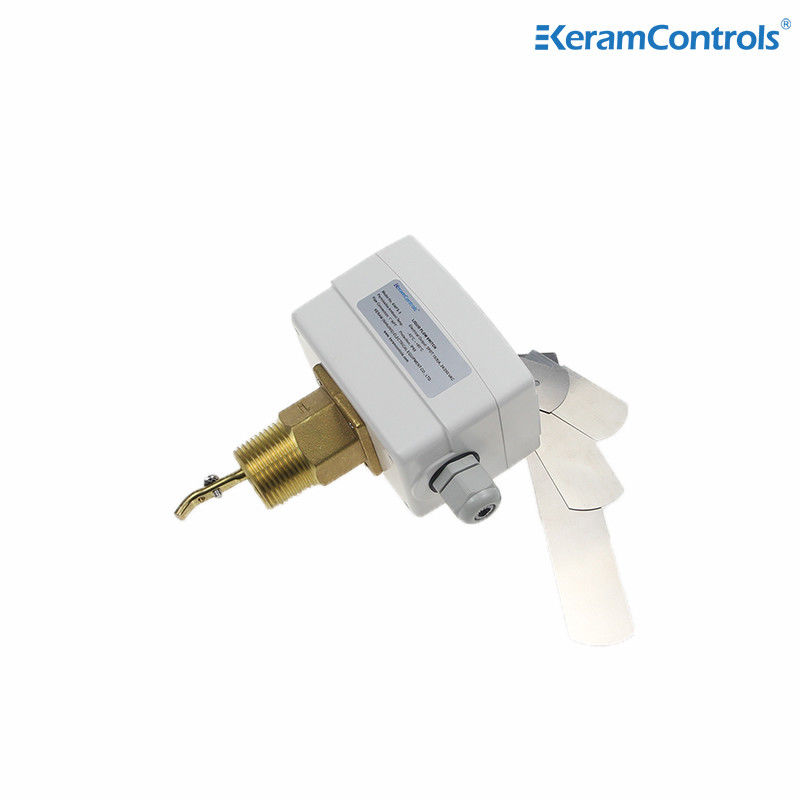

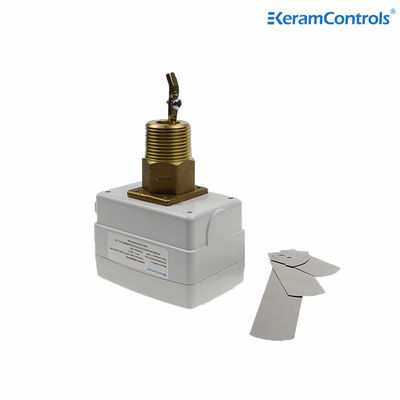

물 펌프 물 펌프 흐름 센서의 흐름 스위치

설명

KWFS는 물 파이프에 설치되어 있으며 유체와 접촉하는 감지 요소입니다. 파이프에 물이 없거나 물이 흐르지 않을 경우 목표 흐름 잎은 자연 상태입니다.흐르는 물이 있을 때물의 흐름이 일정 값에 도달하면 물의 흐름이 목표 흐름 잎을 밀어냅니다.물의 흐름 신호를 목표 흐름 잎의 이동 신호로 변환합니다.흐름 속도가 설정 값의 상한 한계까지 증가하거나 설정 값의 하한 한계까지 감소하면표적 흐름 시트는 전송 메커니즘을 통해 제어 장치의 마이크로 스위치 작용을 밀어, 장치에 제어 신호를 출력합니다.

적용

보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.

특징

● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
● 청동물
● 최대 액체 온도 120°C
● 최대 작업 압력 20Ba

사양

모델 종류

액체 유동률 표


참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.


전기 배선

설치

흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 유닛 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.


참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해 조정 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..


크기 (mm)

썰매
