교체 가능한 댄포스 물 흐름 스위치

설명

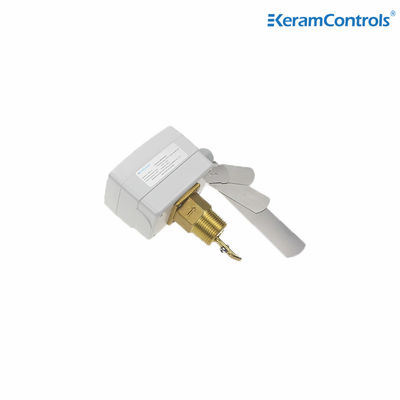

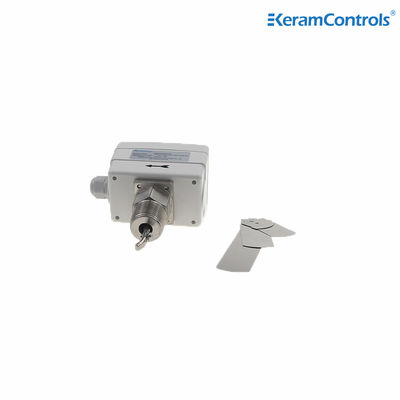

KWFS 시리즈 물 흐름 스위치는 - 20 ~ 120 °C의 중간 온도에서 사용할 수있는 흐름 스위치입니다. 독특한 주택 재료는 작업 환경 온도가 - 40 ~ 85 °C에 도달 할 수 있습니다.사용 환경에 대한 일부 고객의 요구 사항을 충족시킬 수 있습니다.IP65 보호 수준은 내부 구성 요소를 효과적으로 보호하고 장비의 사용 수명을 연장 할 수 있습니다.

작동 원리는 액체가 블레이드를 향해 달려갈 때 블레이드가 흔들리는 것입니다.접착기를 닫거나 열기 위해 활성화액체가 중단되면, 블레이드는 원래 위치로 돌아갑니다. 다시 잔디 접촉기를 활성화합니다.두 자석의 상호 반발은 흐름 스위치가 다시 설정하는 데 필요한 힘을 제공합니다, 그리고 접촉자는 이전 상태로 돌아갑니다

적용

보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.

특징

● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
● 청동물
● 최대 액체 온도 120°C
● 최대 작업 압력 20Ba

사양

모델 종류

액체 유동률 표


참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.


전기 배선

설치

흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 유닛 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.


참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해 조정 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..


크기 (mm)

썰매
