물 흐름 제어 스위치 물 펌프 흐름 센서

설명

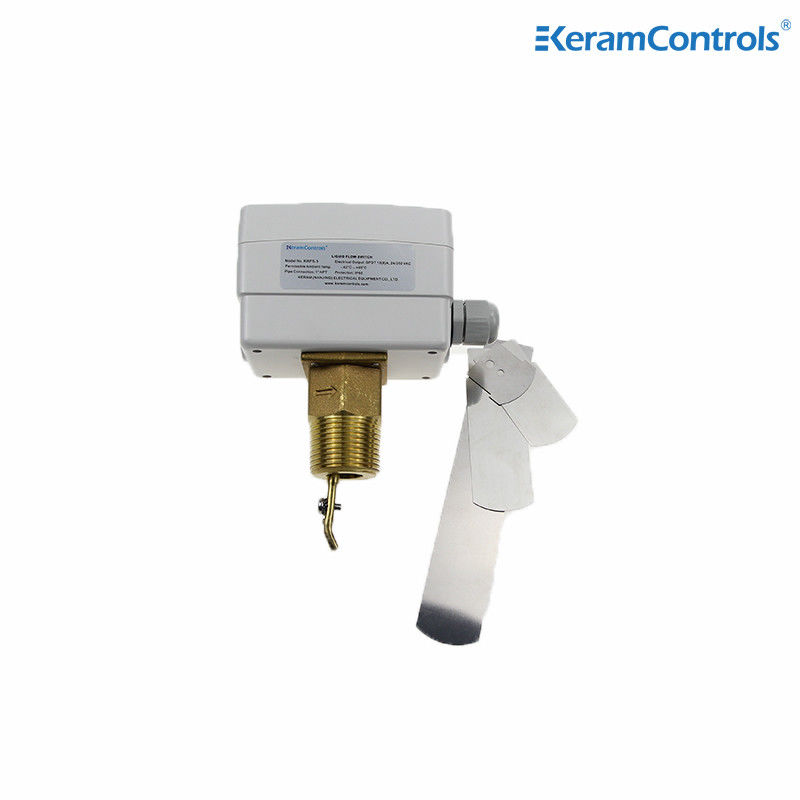

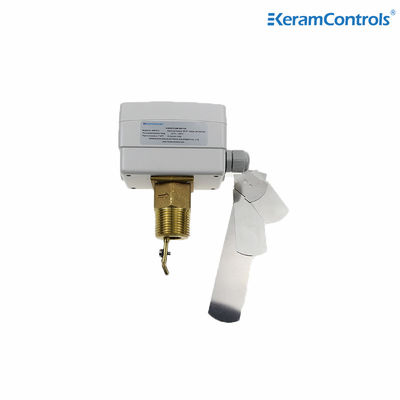

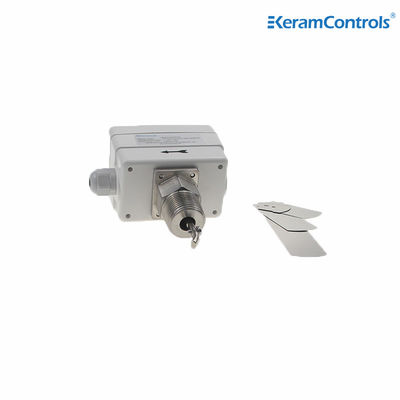

KWFS 물 흐름 스위치는 복합재료 가구로 만든 흐름 스위치로, IP65 수준의 보호 수준으로, 비교적 혹독한 작동 환경에 대응할 수 있습니다.작동 중 안정성을 보장하고 서비스 수명을 늘리는 동시에, 따라서 고객 사용 비용을 줄입니다.

작동 원리는 목표형 (바플형) 흐름 스위치가 공기, 기름 및 물의 일방적 또는 양방향적 흐름을 감지하는 데 사용됩니다. 매체에는 얽힌 쓰레기가 없어야합니다.유체가 파이프를 통해 흐르면조정 볼트를 조정함으로써, 단일 극자 이중 투어 마이크로 스위치는 설정 된 흐름 속도에서 작동하고 전환 신호를 출력합니다.바플 오프셋은 자기 모듈을 위로 밀어냅니다.스위치 모듈을 작동시키는, 공기와 물의 일방적인 흐름을 감지하는 데 사용되며, 물에는 얽힌 잔해가 없어야 합니다.유체가 표시 된 방향으로 파이프를 통해 흐르면조정 볼트를 조절함으로써, 단일극 이중 투어 마이크로 스위치는 설정된 흐름 속도에서 작동하고 전환 신호를 출력합니다.큰 설정 흐름 범위와 편리한 조정 물 측정에 널리 사용됩니다, 가스, 석유, 그리고 다른 매체.

적용

보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.

특징

● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
● 청동물
● 최대 액체 온도 120°C
● 최대 작업 압력 20Ba

사양

모델 종류

액체 유동률 표


참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.


전기 배선

설치

흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 유닛 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.


참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해 조정 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..


크기 (mm)

썰매
