제품 상세 정보:
|
| 조정에서 설정하는 흐름 속도: | 내부 나사 | 유체에 접한 부품 재료: | 금속 |
|---|---|---|---|
| 케이블 엔트리: | M18 맞춤 | ||
| 강조하다: | 90%RH 유동적 유량스위치,M18 액체 흐름 스위치에 적합합니다,M18 수류 센서 스위치 |
||

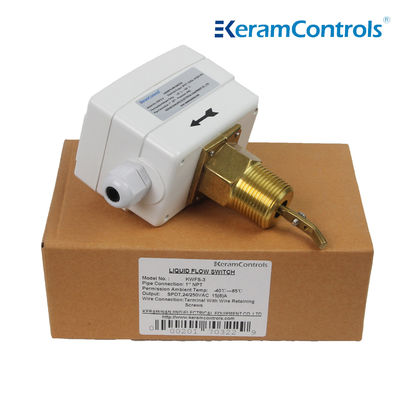

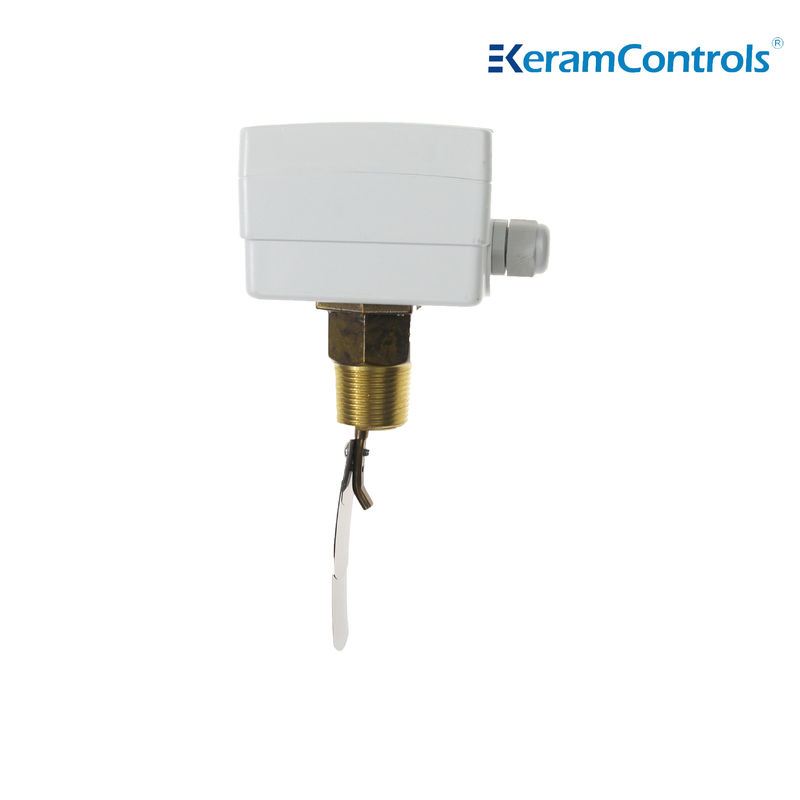

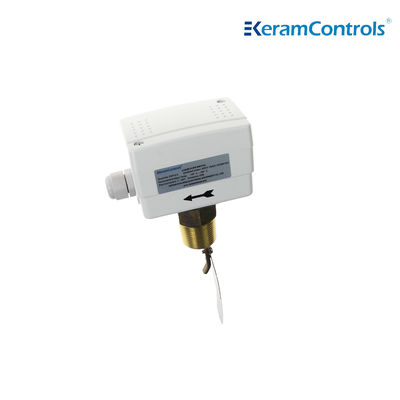

플래퍼 흐름 스위치의 기계적 부분은 전자 부품과 안전하게 분리됩니다. 제품은 고장을 쉽게 일으킬 수있는 풍선을 포함하지 않습니다.전기 부품은 큰 온도 차이를 가진 금속 부품과 직접 접촉하지 않습니다.가축화 된 물을 생산하고 노폐를 유발하는 전기 부품의 문제가 없습니다. 그것은 고객이 다른 응용 프로그램에 적응하도록 선택할 수있는 다양한 유형을 가지고 있습니다.
KWFS 시리즈 액체 흐름 스위치는 SPDT 출력, 우수한 성능, 높은 정밀도 및 신뢰성을 가지고 있으며, 물 파이프 및 구리까지 부식적이지 않은 액체에 설치 될 수 있으며 설치가 쉽습니다.흐름값 조절이 조절됩니다., 그리고 반복적인 동작 포인트는 안정적이므로 장비는 정확하게 미디어 흐름을 제어 할 수 있습니다.
보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.
특징
● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
●황제 재료
● 최대 액체 온도 120°C
● 최대 작업 압력 20Ba
| 작업의 종류 | 켜고 끄는, 단일 단계, 마이크로 스위치 |
| 출력 | SPDT 15 ((8A) 24/250VAC |
| 유동률 | 흐름 속도 표 참조 |
| 흐름 속도 설정 조정 | 내부 나사 |
| 센서 요소 | 파들 |
| 액체 용도 | 뜨거운, 냉각된, 우물, 수영장 및 바닷물, 소금 또는 에틸렌 글리콜 |
| 액체와 접촉하는 부품 재료 | 금속 |
| 페들 재료 | 스테인리스 스틸 |
| 액체 온도 | -20°C~120°C |
| 허용되는 주변 온도 | -40°C~85°C |
| 허용되는 환경 습도 | 10~90% RH, 응축하지 않음 |
| 케이블 입구 | M18 장착장 |
| 주택 | 방화 방지 ABS 또는 PC |
| 보호 | IP65 |
| 색상 | 흰색 |
| 무게 | 10.0kg |
모델 종류
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -111⁄2 NPT |
| 선 파이프 크기 (in) | 1 | 1-1⁄4 | 1-1⁄2 | 2 | 2 1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 분자 흐름 | 흐름 증가 ①&2연결 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 16.8 |
374.7 (85.1) |
204.7 (46.5) |
| 흐름 감소 ①&3연결 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 11.4 |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 최대 흐름 | 흐름 증가 ①&2연결 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 11.4 |
127.6 (29.0) |
81.0 18.4 |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 흐름 감소 ①&3연결 |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 10.7 |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.
흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 유닛 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.
참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해 조정 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..
| 페들 설치 | |
| 파이프 | 아니죠 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4인치 | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5인치 | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6인치 | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8인치 | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 질문: 배송시간은 얼마인가요?
A: 당신의 주문의 사양과 양에 따라 일반적으로 4
보통 표준 제품에서는 10pcs 이내에.
2 질문: 제조업자나 무역회사인가요?
A: 우리는 오랜 경험을 가진 제조업자입니다. 우리는 우리의
본인의 공장입니다. 우리의 공장을 방문하는 것을 환영합니다.
3 Q: 우리는 제품에 우리의 로고를 사용할 수 있습니까?
A: 예. 우리는 OEM 서비스를 제공할 수 있습니다.
4 질문: 전품 증명 증명서가 있는 제품이 있나요?
A: 예, 우리는 본질적인 안전과 불에 대한 증명서를 제공 할 수 있습니다.
5 Q: 당신의 제품의 보증은 무엇입니까?
A: 보통은 12개월입니다.
6 질문: 운송 수단은 무엇입니까?
A: TNT,Fedex,DHL,UPS, 또는 지표에 따라 물류와 같은 익스프레스.
