제품 상세 정보:
|
| 업태: | 떨어져서 /, 싱글-스테이지, 마이크로스위치에 | 조정에서 설정하는 흐름 속도: | 내부 나사 |
|---|---|---|---|
| 보호: | IP65 | 출력: | SPDT 15(8A) 24/250VAC |
| 액체 적용: | 뜨겁고, 식히고, 우물, 수영장 및 해수, 소금물 또는 에틸렌 글리콜 | 액체 온도: | -20℃~120℃ |
| 강조하다: | 방수 액체 흐름 스위치,ABS 액체 흐름 스위치,산업 설비 수류 패들 스위치 |
||

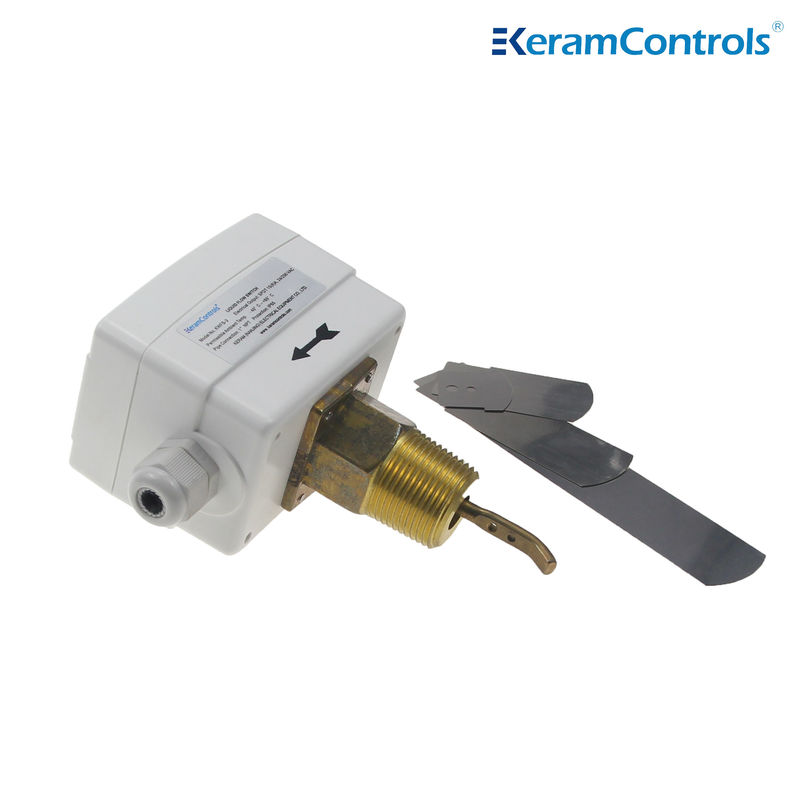

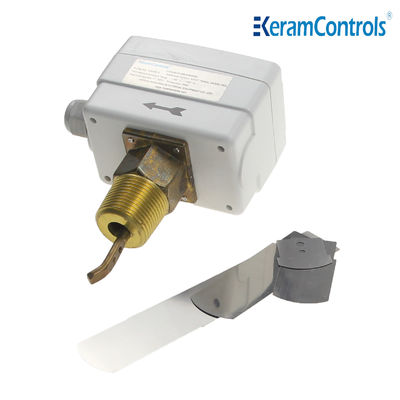

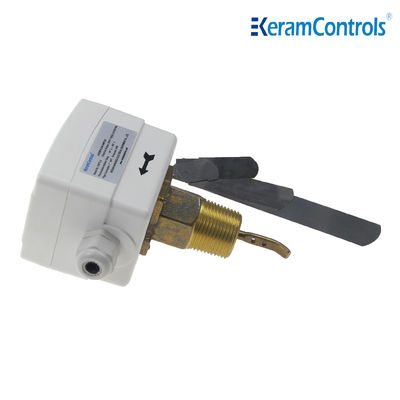

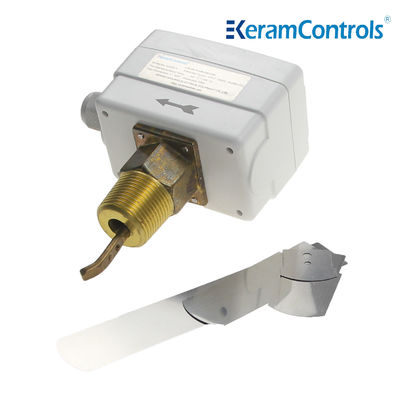

IP65 플라스틱 액체 흐름 스위치 산업 공장 파이프
KWFS 액체 흐름 스위치는 물, 에틸렌 글리콜 또는 기타 위험하지 않은 액체와 같은 파이프에서 액체가 흐르면 흐름 변화를 관리하도록 설계되었습니다.액체 흐름이 설정값보다 높거나 낮을 때, 단극 이중 투어 콘택트 (SPDT) 는 한 회로를 통과하고 동시에 다른 회로를 끊을 수 있습니다.KWFS 액체 흐름 스위치는 일반적으로 연쇄 반응 또는 흐름 보호에 사용됩니다.
보일러, 펌프 등, 난방, 냉각 및 에어컨 장비의 액체 흐름을 제어하고 모니터링합니다.
특징
● 물 과 일반 매체 의 흐름 조절
● 새로 고안 된 SPDT 마이크로 스위치 는 신뢰성 있는 스위치 기능 을 보장 한다
●15 ((8A) 250VAC 스위치 등급
● IP65, I급 장막
● 설정점 조절
● 스테인레스 스틸 로 만든 배
●황제 재료
● 최대 액체 온도 120°C
● 최대 작업 압력 20Ba
| 작업의 종류 | 켜고 끄는, 단일 단계, 마이크로 스위치 |
| 출력 | SPDT 15 ((8A) 24/250VAC |
| 유동률 | 흐름 속도 표 참조 |
| 흐름 속도 설정 조정 | 내부 나사 |
| 센서 요소 | 파들 |
| 액체 용도 | 뜨거운, 냉각된, 우물, 수영장 및 바닷물, 소금 또는 에틸렌 글리콜 |
| 액체와 접촉하는 부품 재료 | 금속 |
| 페들 재료 | 스테인리스 스틸 |
| 액체 온도 | -20°C~120°C |
| 허용되는 주변 온도 | -40°C~85°C |
| 허용되는 환경 습도 | 10~90% RH, 응축하지 않음 |
| 케이블 입구 | M18 장착장 |
| 주택 | 방화 방지 ABS 또는 PC |
| 보호 | IP65 |
| 색상 | 흰색 |
| 무게 | 10.0kg |
모델 종류
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -111⁄2 NPT |
| 선 파이프 크기 (in) | 1 | 1-1⁄4 | 1-1⁄2 | 2 | 2 1/4 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 분자 흐름 | 흐름 증가 ①&2연결 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64...7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 16.8 |
374.7 (85.1) |
204.7 (46.5) |
| 흐름 감소 ①&3연결 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 11.4 |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 최대 흐름 | 흐름 증가 ①&2연결 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 11.4 |
127.6 (29.0) |
81.0 18.4 |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 흐름 감소 ①&3연결 |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 10.7 |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
참고:
1 "Z" 후자를 가진 흐름 속도에는 6인치 패드가 설치되어야 합니다.
2 위의 표의 흐름 속도 단위는 GPM (m / h) 이다.
흐름 스위치는 팔꿈치 또는 스트로틀링에서 멀리있는 모든 위치에 설치 할 수 있으며, 흐름 방향에 화살표를 가지고 있습니다. 파이프가 수직이라면 패드 무게를 균형을 맞추기 위해 범위를 재정정정하십시오.장치가 아래쪽으로 설치되어 있다면, 썰매에 주의를 기울이고 필터, 밸브 등에서 멀리있는 직선 파이프에 적용하십시오. 유닛 상류 및 하류의 파이프 지름의 최소 5 배의 길이로.
참고:
흐름 스위치는 최소 감수성으로 공장에서 정정됩니다. 설정 밸브를 높이기 위해 조정 나사를 시계 방향으로 돌립니다.절단 밸브는 설비의 보호를 보장하기 위해 필요한 최소 흐름이어야 합니다..
| 페들 설치 | |
| 파이프 | 아니죠 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4인치 | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5인치 | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6인치 | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8인치 | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 질문: 배송시간은 얼마인가요?
A: 당신의 주문의 사양과 양에 따라 일반적으로 4
보통 표준 제품에서는 10pcs 이내에.
2 질문: 제조업자나 무역회사인가요?
A: 우리는 오랜 경험을 가진 제조업자입니다. 우리는 우리의
본인의 공장입니다. 우리의 공장을 방문하는 것을 환영합니다.
3 Q: 우리는 제품에 우리의 로고를 사용할 수 있습니까?
A: 예. 우리는 OEM 서비스를 제공할 수 있습니다.
4 질문: 전품 증명 증명서가 있는 제품이 있나요?
A: 예, 우리는 본질적인 안전과 불에 대한 증명서를 제공 할 수 있습니다.
5 Q: 당신의 제품의 보증은 무엇입니까?
A: 보통은 12개월입니다.
6 질문: 운송 수단은 무엇입니까?
A: TNT,Fedex,DHL,UPS, 또는 지표에 따라 물류와 같은 익스프레스.
