제품 상세 정보:
|
| 이름: | 유동적 유량스위치 | 주문 제작된 지원: | OEM |
|---|---|---|---|
| 보증: | 1년이요 | 보호: | IP65 |
| 인증: | CE | 접촉 장치: | SPDT |
| 전류 등급: | 15(8)A 24/250VAC | 허용온도: | 노(-20 ~ 120C) |
| 설치: | 수직 설치 | 배달: | 3-5 일로 일합니다 |
| 케이블: | M18 | 감지 엘레멘트: | 노 |
| 강조하다: | KWFS SPDT 노 물 유량스위치,KWFS IP65 노 물 유량스위치,물 펌프를 위한 KWFS 15A 유량스위치 |
||

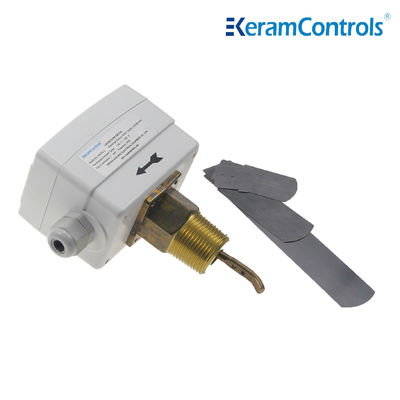

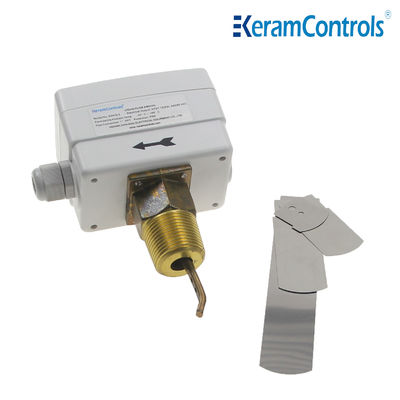

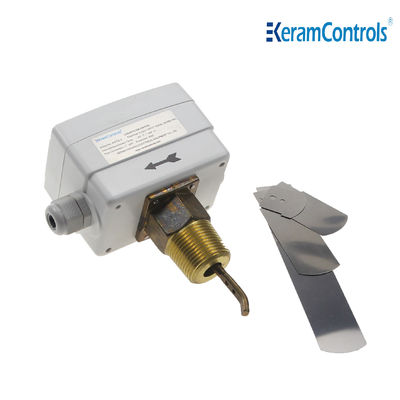

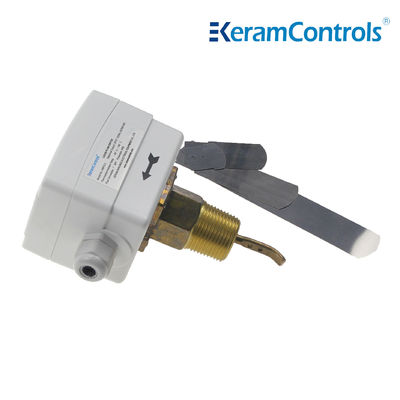

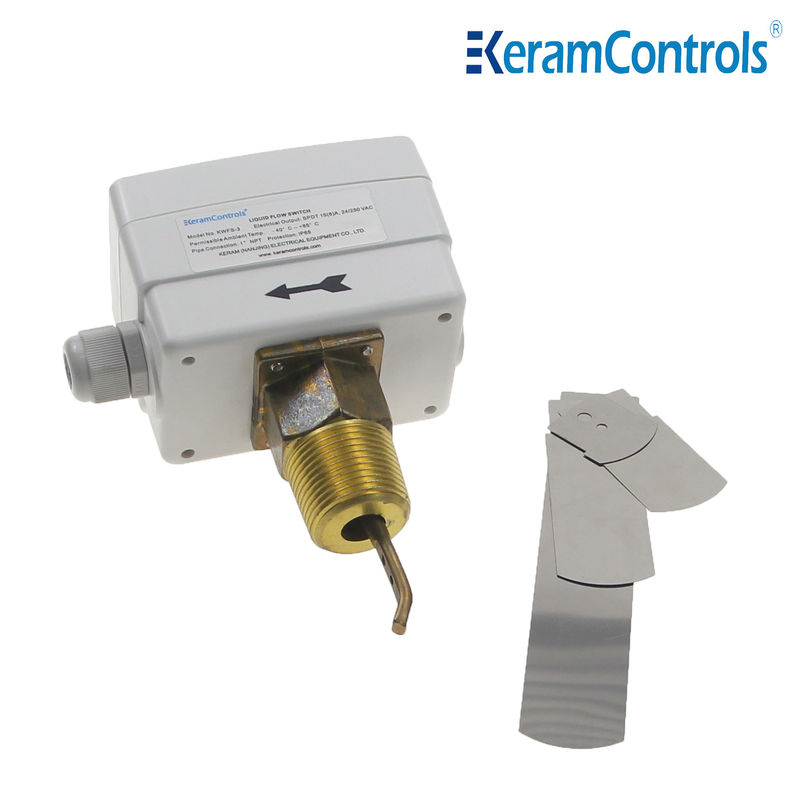

KWFS 시리즈 액체 흐름 스위치.
난방, 공기조화를 위한 OEM IP65 금관 악기 250V 8A 액체 교류 스위치.
KWFS 시리즈 액체 흐름 패들 스위치는 산업 플랜트의 파이프에 적합합니다: 난방 및 공조, 냉동 시스템 및 열 펌프.물과 일반 매체의 흐름 제어.
난방, 냉방 및 공조 장비의 보일러, 펌프 등의 액체 흐름을 제어하고 모니터링합니다.
특징
● 물 및 일반 매체의 흐름 제어
● 혁신된 SPDT 마이크로 스위치로 안정적인 스위치 기능 보장
●15(8A)250VAC 스위치 정격
● IP65, 클래스 I 인클로저
● 설정값 조정 가능
● 스테인리스 스틸 패들
●놋쇠 소재
● 최대.액체 온도 120℃
● 최대 작동 압력 13.5Ba
| 작업 유형 | 온/오프, 단일 단계, 마이크로 스위치 |
| 산출 | SPDT 15(8A) 24/250VAC |
| 유량 | 유량표 참조 |
| 유량 설정 조정 | 내부 나사 |
| 감지 요소 | 외륜 |
| 액체 응용 | 뜨거운, 차가운, 우물, 수영장 및 바닷물, 염수 또는 에틸렌 글리콜 |
| 유체와 접촉하는 부품 재료 | 놋쇠 |
| 패들 소재 | 스테인레스 스틸 |
| 액체 온도 | -20℃~120℃ |
| 허용 주위 온도 | -40℃~85℃ |
| 허용 주변 습도 | 10… 90% RH, 비응축 |
| 케이블 인입구 | M18 피팅 |
| 주택 | 내화성 ABS 또는 PC |
| 보호 | IP65 |
| 색깔 | 하얀색 |
| 무게 | 1.0kg |
모델 유형
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| 라인 파이프 크기(인치) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 삼 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 최소 흐름 | 유량 증가 ①&②연결됨 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| 유량 감소 ①&③연결됨 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 최대 흐름 | 유량 증가 ①&②연결됨 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 유량 감소 ①&③연결됨 |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
메모:
①접미사가 "Z"인 유량의 경우 6인치 패들을 설치해야 합니다.
②위 표의 유량 단위는 GPM(m/h)
유량 스위치는 엘보우나 스로틀링에서 멀리 떨어진 모든 위치에 설치할 수 있으며 화살표가 흐름 방향에 표시됩니다.파이프가 수직인 경우 패들 무게의 균형을 맞추기 위해 범위를 다시 보정합니다.장치가 아래쪽으로 장착되는 경우 슬래그에 주의하고 필터, 밸브 등으로부터 멀리 떨어진 직선 파이프에 적용하십시오.
메모:
유량 스위치는 공장에서 최소 감도로 보정됩니다. 설정 밸브를 높이려면 조정 나사를 시계 방향으로 돌리십시오. 차단 밸브는 ≥ 플랜트 보호를 보장하는 데 필요한 최소 유량이어야 합니다.
| 패들을 설치 | |
| 파이프 | 아니. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 삼" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
