| 산출: | SPDT 15(8A) 24/250VAC | 유량 설정 조정: | 내부 나사 |
|---|---|---|---|
| 액체 온도: | -20℃~120℃ | 보호: | IP65 |
| 강조하다 |
DN25 전기 밸브,태양광 물 난방 시스템 전기 밸브 |
||

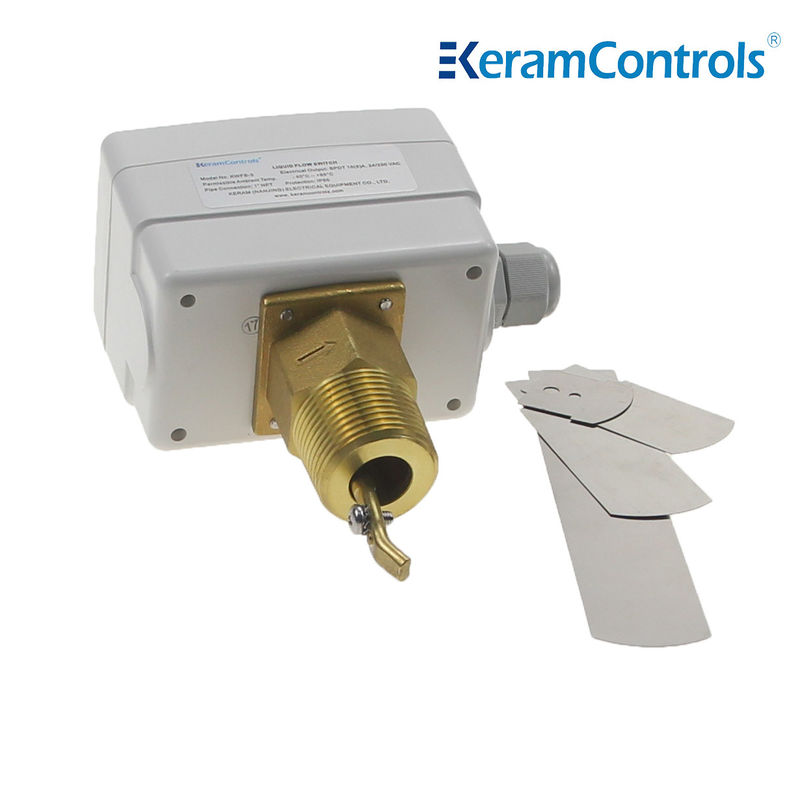

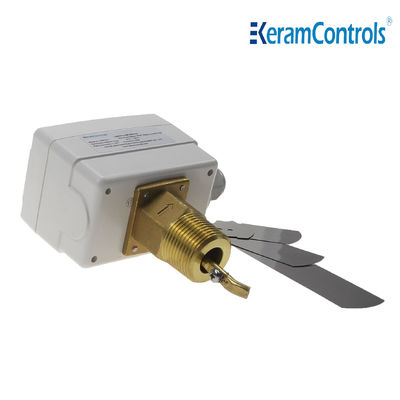

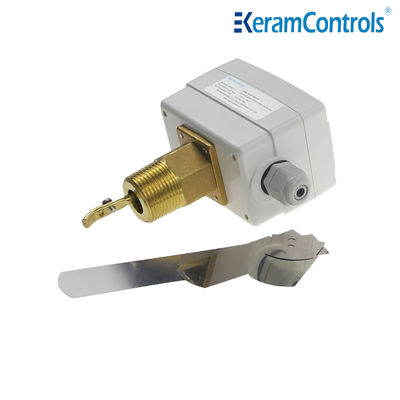

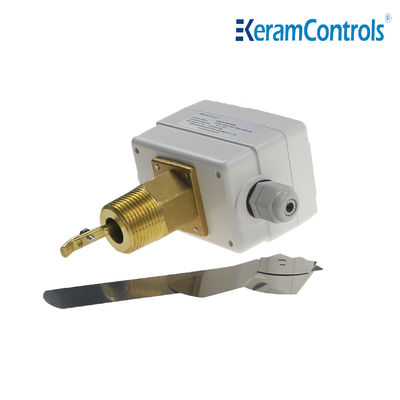

KWFS 자기 유량 스위치 HVAC
설명
KWFS 시리즈 유량 스위치는 패들의 변동을 통해 마이크로 스위치를 열고 닫아 신호를 얻어 유량을 제어하며, 비교적 높은 보호 등급을 채택하여 비교적 열악한 환경에서도 사용할 수 있습니다.
적용 분야
난방, 냉방 및 공조 장비의 보일러, 펌프 등의 액체 유량 제어 및 모니터링.
기능
● 물 및 일반 매체의 유량 제어
● 개조된 SPDT 마이크로 스위치는 안정적인 스위치 기능을 보장합니다.
●15(8A)250VAC 스위치 정격
● IP65, Class I 인클로저
● 설정점 조절 가능
● 스테인리스 스틸 패들
● 황동 재질
● 최대 액체 온도 120℃
● 최대 작동 압력 20Ba
사양
| 작동 유형 | On/Off, 단일 스테이지, 마이크로 스위치 |
| 출력 | SPDT 15(8A) 24/250VAC |
| 유량 | 유량 표 참조 |
| 유량 설정 조정 | 내부 나사 |
| 감지 요소 | 패들 |
| 액체 적용 | 뜨거운 물, 냉수, 우물물, 수영장 물, 바닷물, 염수 또는 에틸렌 글리콜 |
| 유체 접촉 부품 재질 | 황동 |
| 패들 재질 | 스테인리스 스틸 |
| 액체 온도 | -20℃~120℃ |
| 허용 주변 온도 | -40℃~85℃ |
| 허용 주변 습도 | 10~90% RH, 비응축성 |
| 케이블 진입구 | M18 피팅 |
| 하우징 | 내화 ABS 또는 PC |
| 보호 | IP65 |
| 색상 | 흰색 |
| 무게 | 1.0Kg |
모델 유형
| 모델 | 연결 |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
액체 유량 표
| 라인 파이프 크기(인치) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| 최소 유량 | 유량 증가 ①&② 연결됨 |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| 유량 감소 ①&③ 연결됨 |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| 최대 유량 | 유량 증가 ①&② 연결됨 |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| 유량 감소 ①&③ 연결됨 |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
참고:
① "Z" 접미사가 붙은 유량의 경우 6인치 패들을 설치해야 합니다.
② 위 표의 유량 단위는 GPM (m³/h)입니다.
전기 배선
설치
유량 스위치는 엘보우 또는 스로틀링에서 떨어진 모든 위치에 설치할 수 있으며, 화살표는 유량 방향을 나타냅니다. 파이프가 수직인 경우 패들 무게를 균형 잡기 위해 범위를 재보정하십시오. 장치가 아래쪽으로 장착된 경우 슬래그에 주의하고, 장치 상하류에서 파이프 직경의 최소 5배 길이의 직선 파이프에 적용하십시오.
참고:
유량 스위치는 최소 감도에서 공장 출하 시 보정됩니다. 설정 값을 높이려면 조정 나사를 시계 방향으로 돌리십시오. 차단 값은 플랜트 보호를 보장하는 데 필요한 최소 유량보다 크거나 같아야 합니다.
치수 (mm)
패들
| 패들 설치 | |
| 파이프 | 번호 |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
FAQ
1 Q: 배송 시간은 어떻게 되나요?
A: 주문 사양 및 수량에 따라 다르지만, 일반적으로 10개 미만의 일반 표준 제품은 4일입니다.
2 Q: 제조업체 또는 무역 회사입니까?
A: 저희는 다년간의 경험을 가진 제조업체입니다. 저희는 자체 공장을 보유하고 있습니다. 저희 공장을 방문하신 것을 환영합니다.
3 Q: 제품에 로고를 사용할 수 있습니까?
A: 네. OEM 서비스를 제공할 수 있습니다.
4 Q: 방폭 인증 제품이 있습니까?
A: 네, 본질 안전 및 방폭 인증서를 제공할 수 있습니다.
5 Q: 제품 보증 기간은 어떻게 되나요?
A: 일반적인 보증 기간은 12개월입니다.
6 Q: 운송 수단은 무엇입니까?
A: TNT, Fedex, DHL, UPS와 같은 특송 또는 지정 물류.
