LQY 시리즈 액체 흐름 스위치
| 이름: | 유동적 유량스위치 | 맞춤형 지원: | OEM |
|---|---|---|---|
| 보증: | 1년 | 보호: | IP54 |
| 인증: | CE | 연락 준비: | spdt |
| 전기 등급: | 15(8)A 24/250VAC | 허용 온도: | 패들 (패들) (-20 ~ 120 ℃) |
| 설치: | 수직 설치 | 감지 요소: | 외륜 |
| 강조하다 |
LQY IP54 액체 흐름 스위치,케람 제어 가열 액체 흐름 스위치,케람 제어 흐름 스위치 액체 |
||
CE 난방 IP54 액체 흐름 스위치 단 단계
설명

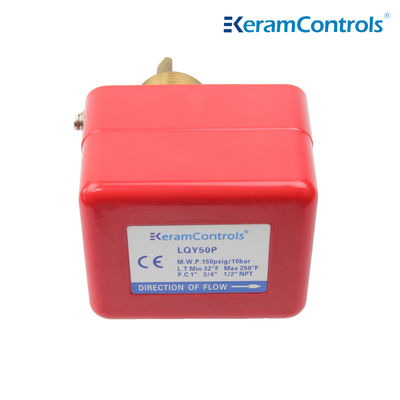

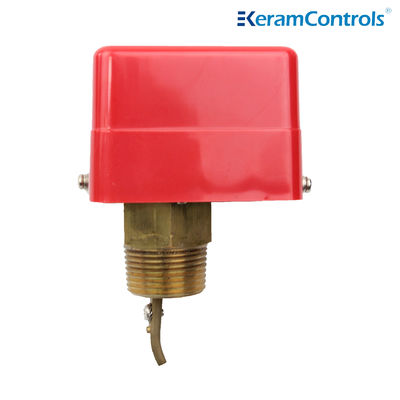

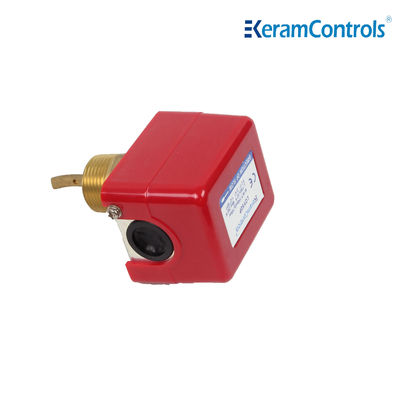

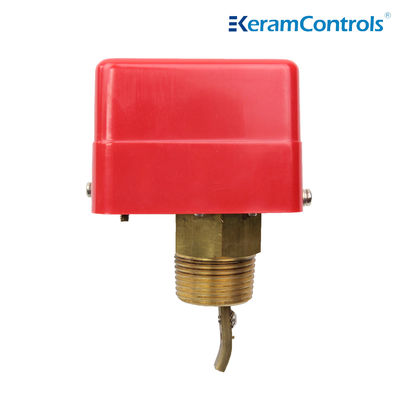

LQY 시리즈 액체 흐름 스위치
OEM IP65 Brass 250V 8A 액체 흐름 스위치
LQY 시리즈 액체 흐름 패들 스위치, 산업 시설의 파이프에 적합합니다: 난방 및 에어컨, 냉각 시스템 및 열 펌프. 물과 일반적인 미디어의 흐름 제어.
특징
- LQY 시리즈 액체 흐름 스위치는 흐름 변화를 모니터링하는 데 사용됩니다
- 새로 고안된 SPDT 마이크로 스위치는 안정적인 스위치 기능을 보장합니다.
- 최대 온도 120°C
- 액체 압력 1Mpa까지
- 직경 25~75mm의 파이프라인용 3개의 스테인리스 스틸 블레이드
- 100-150mm 파이프에 6개의 추가 블레이드
- 보호형 IP54
- 요청에 따라 다양한 연결이 가능합니다.
- 최대 작업 압력 13.5Bar
- 전기 부하 AC250V 10A
- CE 승인
기술 자료
| 작업의 종류 | 켜고 끄는, 단일 단계, 마이크로 스위치 |
| 출력 | SPDT 15 ((8A) 24/250VAC |
| 유동률 | 흐름 속도 표 참조 |
| 흐름 속도 설정 조정 | 내부 나사 |
| 센서 요소 | 파들 |
| 액체 용도 | 뜨거운, 냉각된, 우물, 수영장 및 바닷물, 소금 또는 에틸렌 글리콜 |
| 액체와 접촉하는 부품 재료 | 금속 |
| 페들 재료 | 스테인리스 스틸 |
| 액체 온도 | -10°C~120°C |
| 허용되는 주변 온도 | -20°C~85°C |
| 허용되는 환경 습도 | 10~90% RH, 응축하지 않음 |
| 케이블 입구 | M18 장착장 |
| 주택 | 방화 방지 ABS 또는 PC |
| 보호 | IP54 |
| 색상 | 흰색 |
| 무게 | 10.0kg |
크기 (mm)
구조
액체 유동률 표
| 선 파이프 크기 (in) | 1 | 1-1⁄4 | 1-1⁄2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | |
| 분자 흐름 | 흐름 증가 R Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| 흐름 감소 R에서 B로 닫습니다 | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| 최대 흐름 | 흐름 증가 R에서 Y로 닫습니다. | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| 흐름 감소 R에서 B로 닫습니다 | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
설치
실린더에 있는 화살표의 방향은 파이프 흐름과 일치해야 합니다.
물 흐름 스위치는 수평 파이프 라인에 설치되어야 합니다. 그것은 수직 방향으로 설치되어야 합니다.
사용 중인 흐름 스위치는 절대적으로 다시 흐르는 것을 허용하지 않습니다. 칼날이 다시 골절에 들어가는 것을 피하기 위해.
연락 기능
펠리 를 정비 하는 일
경고
(*) 가 공장을 위해 잎을 설치;
추가 블레이드 (설치되지 않은) 에 대해 (△) 를 가진다.
설치를 위해 잎을 잘라낸 후, 벽의 위쪽에는 벽과 트릭션이 없으며 바닥에는 5-10mm의 격차가 있어야합니다.
모델 사양
| 모델 | 연결 | 참고문서 |
| LQY50P | 1~11 1/2NPT | 플라스틱 케이스 |
| LQY50P-1 | 1~11 1/2NPT | |
| LQY50P-2 | 1/2~14 NPT | |
| LQY50P-3 | 3/4-14NPT |
FAQ
1 질문: 배송시간은 얼마인가요?
A: 당신의 주문의 사양과 양에 따라 일반적으로 4
보통 표준 제품에서는 10pcs 이내에.
2 질문: 제조업자나 무역회사인가요?
A: 우리는 오랜 경험을 가진 제조업자입니다. 우리는 우리의
본인의 공장입니다. 우리의 공장을 방문하는 것을 환영합니다.
3 Q: 우리는 제품에 우리의 로고를 사용할 수 있습니까?
A: 예. 우리는 OEM 서비스를 제공할 수 있습니다.
4 질문: 전품 증명 증명서가 있는 제품이 있나요?
A: 예, 우리는 본질적인 안전과 불에 대한 증명서를 제공 할 수 있습니다.
5 Q: 당신의 제품의 보증은 무엇입니까?
A: 보통은 12개월입니다.
6 질문: 운송 수단은 무엇입니까?
A: TNT,Fedex,DHL,UPS, 또는 지표에 따라 물류와 같은 익스프레스.
